Cấu Tạo Bơm Thủy Lực Bánh Răng Ăn Khớp Ngoài

Bơm thủy lực bánh răng ăn khớp ngoài hay bơm nhông ăn khớp ngoài.Với các loại trục bơm như: trục răng ăn khớp hoặc loại trục cavet. Nhưng nhìn chung chúng có cấu tạo và nguyên lý hoạt động tương đối giống nhau.

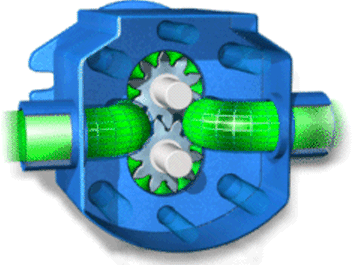

Bơm thủy lực bánh răng

Thành phần cấu tạo bơm

Bơm thủy lực gồm các chi tiết sau: Mặt bích; Thân bơm – khoang bơm; Nắp bơm; Bánh răng trục bơm chủ động; Bánh răng trục bơm bị động; Bích số 8; Gioăng bích số 8; Seal O-ringVòng bi; Phớt cổ trụcVòng chặn, phe hãm; Bạc trục.

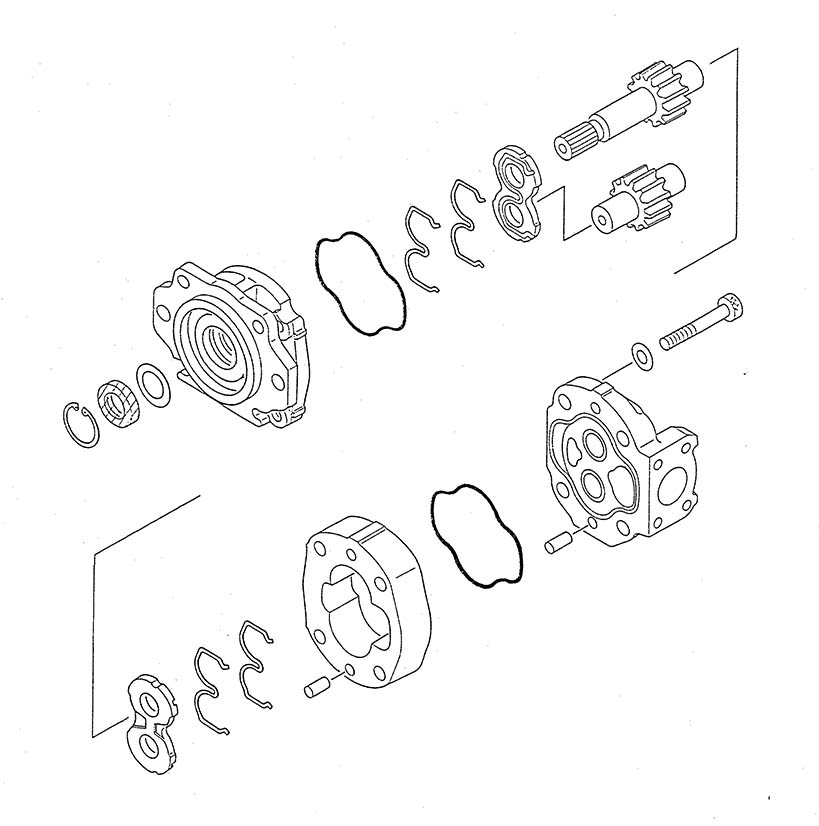

Sơ đồ cấu tạo bơm bánh răng ăn khớp ngoài

Sơ đồ cấu tạo bơm bánh răng ăn khớp ngoài

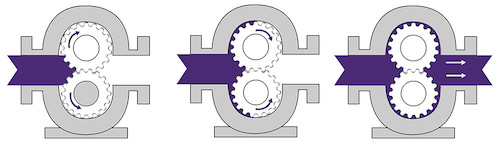

Ảnh minh họa chiều quay và hướng dầu
Ảnh minh họa chiều quay và hướng dầu

Gồm hai trục bơm bánh răng ăn khớp, nằm trong khoang thân bơm kín, có kích thước bằng nhau, xoay ngược chiều và cùng vận tốc với nhau. khi lực được truyền qua bánh răng chủ động đến bánh răng bị động, hai bánh răng xoay và tạo ra lực hút chân không. Dầu thủy lực đi vào từ vùng có áp suất thấp trong khoang thân bơm, luồng theo vách khoang thân bơm qua khẽ bánh răng trục bơm sang vùng có áp suất cao hơn và được đẩy ra ngoài (cửa đẩy/ xả).

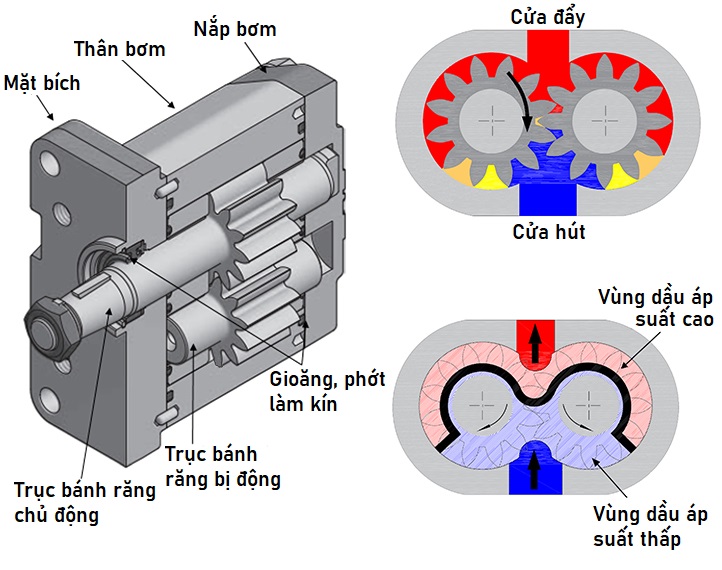

Sơ đồ cấu tạo và nguyên lý bơm bánh răng ăn khớp ngoài
Sơ đồ cấu tạo và nguyên lý bơm bánh răng

Tùy theo nhu cầu, cấu tạo thì vị trí lỗ hút lỗ đẩy cũng được thiết kế ở đuôi nắp bơm thay vì nằm trên khoang thân bơm. Ở cửa xả của bơm thường dùng van một chiều để điều chỉnh lưu lượng bơm. Nhằm bảo vệ bơm và hệ thống thủy lực trong quá trình vận hành bơm.

Loại bơm này có trọng lượng nhẹ, với cấu tạo đơn giản, không gặp nhiều khó khăn trong việc di chuyển hay lắp ráp, dễ bảo trì bảo dưỡng. Có giá thành phải chăng nên việc tìm kiếm và thay thế bơm cũng dễ dàng.

Tuy nhiên bên cạnh những ưu điểm trên thì bơm này cũng có những nhược điểm như: không có khả năng chạy khô. Sau thời gian dài sử dụng, lưu lượng và áp suất bơm cũng giảm do hao mòn. Bơm có áp suất trung bình nên khả năng chịu tải kém, dễ hư hỏng khi quá áp. Trong vận hành ồn hơn so với loại bơm bánh răng ăn khớp trong.



Ứng dụng của bơm bánh thủy lực bánh răng ăn khớp ngoài

Được sử dụng chủ yếu cho các loại xe cơ giới dùng trong xây dựng, khai khoáng. Dùng để bơm nhiên liệu. Bơm mỡ, các loại chất bôi trơn. Trong vận chuyển hàng hóa thì dùng cho việc nâng hạ, băng chuyền. Ngoài ra còn góp mặt trong ngành chế biến thực phẩm, hóa chất. v.v…
